FL型油冷却器

发布时间:2018-04-14  点击次数:16546 次
       FL型油冷却器是液压系统常用的一种空气热交换器。采用环境空气作为冷却源,用来冷却管内热油,属于风冷式空气冷却器,以“风冷”的第一个字母命名,以换热面积作为后缀。如FL-5,即表示该型号为风冷形式,换热面积为5平方米。
       FL系列油冷却器主要用于行走机械(挖掘机、装截机、叉车、起重机、联合收割机、沥青铺摊机、筑路机械、工程车辆)并适用于液压系统、a润滑系统、冷却系统等,将工作介质冷却到要求温度。

采用空气作为冷却介质有以下优点:
1、介质无污染  2、介质取之不尽 3、结构加单、无热阻

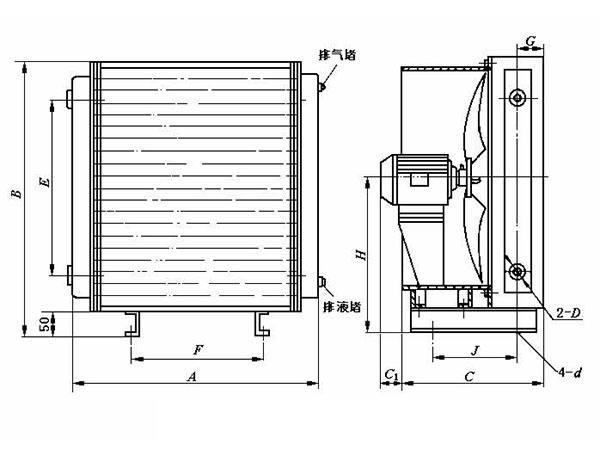

型号含义:

冷却器性能参数
1、传热系数:<=55W/M2℃
2、设计温度:100℃
3、工作压力:1.6MPA
4、压力降:0.1MPA

制造工艺形式
1、整体铜轧制螺旋翅片管
2、整体铝轧螺旋翅片管
3、光管缠绕翅片,翅片可根据需要为铝,铁,铜
4、光管冲压成型或高频焊接

使用须知
1、液压油通过冷却器前,应装有过滤器,以免引起管内堵塞。
2、最好是单独循环回路,防止升压过高。
3、设备启动前,应检查风机安装是否正确,螺丝螺栓等紧固件是否松动等。
4、先启动风机,再启动循环热油。
5、使用前先排净管内空气,以免影响换热效果。
6、冬季停止使用时,应排净管内介质,防止冻裂。
       FL型油冷却器同样也适用于其它液体介质的冷却,原则上受环境空气的影响,即管内介质可冷却的最低温度会比环境空气高5-10℃左右,以夏季最恶劣的工作环境35℃为例,经过换热器的出口温度在40-45℃左右,如果流量过大,或者换热面积过小的话,出口温度会更高。当需要的出口温度较低时,应采用其它形式的冷却器。
       FL型油冷却器采用铜铝复合翅片管作为主要换热元件,换热能力较强,承压能力也较高,本公司以FL5型作过破坏性试验,当管内水压在7Mpa时,管箱开始变形,但仍无渗漏,故常用压力在1.0Mpa的工作压力下,请放心使用。
