钢制绕片螺旋翅片管

发布时间:2018-04-14  点击次数:19285 次
钢制绕片螺旋翅片管概述
     钢制绕片螺旋翅片管是采用直绕式加工工艺,即在一根优质无缝钢管上,通过专用绕片机,把优质钢带靠机械力紧密、均匀地缠绕在基管外表面,两端进行点焊固定;然后将钢制绕片翅片管整体进行热镀锌处理。

钢制绕片螺旋翅片管特点
1、翅片紧密的缠绕在基管外表面,经热工实验室测试,其接触热阻小,传热性能高。
2、持久耐用:在郊区环境下,标准的热镀锌防锈厚度可保持50年以上而不必修补;在市区或近海区域,标准的热镀锌防锈层则可保持20年而不必修补;
3、可靠性好:镀锌层与钢材间是冶金结合,成为钢表面的一部份,因此镀层的持久性较为可靠;
4、镀层的韧性强:镀锌层形成一种特别的冶金结构,这种结构能承受在运送及使用时受到机械损伤;
5、全面性保护:镀件的每一部分都能镀上锌,即使在凹陷处、尖角及隐藏处都能受到全面保护;

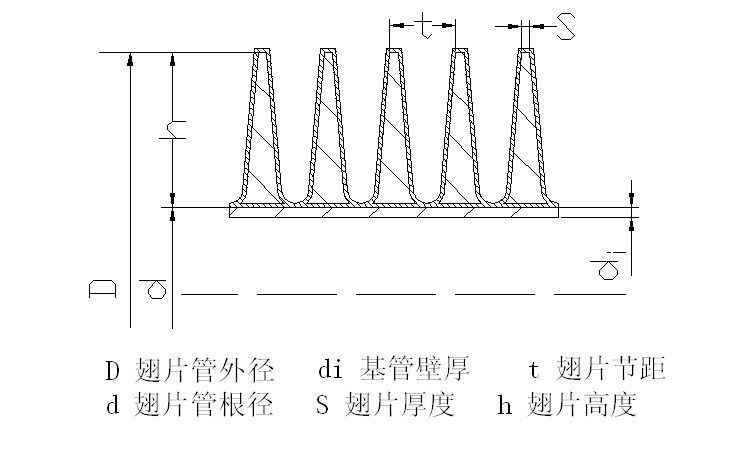

钢制绕片螺旋翅片管结构示意图
钢制绕片螺旋翅片管规格及型号
型      号 翅 片
外  径
翅 片
根 径
基 管
壁 厚
翅 片
节 距
翅 片
厚 度

单位长度
外表面积

翅化比 最高
温度
工作
压力
D
(mm)
d
(mm)
di
(mm)
t
(mm)
S
(mm)
Sw
(m2/m)
ε(Sw/Sn) MPa
SD-18*2 38 18 2 3 0.3 0.64 13.9 200 1.0
-22*2 42 22 2 5 0.5 0.48 14.2 200 1.0
-25*2.5 45 25 2.5 6 0.5 0.78 14.42 200 1.0
-22*2 54 22 2 5 0.5 0.85 21.8 200 1.0
-40*3 88 40 3 12 0.5 0.94 32.2 200 1.0
-57*3 121 57 3 16 0.5 1.30 38.6 200 1.0
